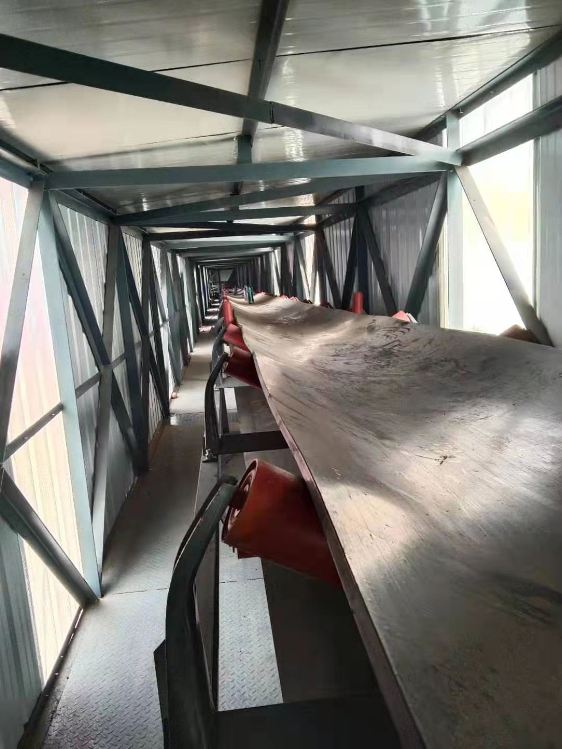

帶式輸送機是一種廣泛應用于工礦企業的機械傳輸設備，用于在生產過程中將物料從一處運輸至另一處。本文將詳細介紹帶式輸送機的結構設計，包括輸送帶、輸送機骨架、傳動裝置、支撐和導向等方面。

輸送帶的設計

輸送帶是帶式輸送機的核心部件，其設計直接影響到輸送機的工作效率和運輸能力。輸送帶的選用應根據物料的性質、輸送距離和輸送能力等因素進行考慮。常用的輸送帶類型包括普通輸送帶、耐高溫輸送帶和耐化學腐蝕輸送帶等。在設計過程中需要考慮傳動功率、張緊裝置、接頭的強度、壓力與張力的分布等因素。

輸送機骨架的設計

輸送機骨架是支撐輸送帶的重要部件，承受著輸送帶和物料的重量。骨架的設計需要考慮到負載、支撐結構的穩定性和剛度等因素。一般采用框架結構或箱型結構，材料常選擇鋼板或鑄鐵。設計時需要按照統一的彈性模量和截面形狀進行計算和選擇，以確保骨架的強度和剛度滿足要求。

傳動裝置的設計

傳動裝置是帶式輸送機的重要組成部分，用于輸送帶的牽引和驅動。常見的傳動裝置包括電動滾筒驅動、電機驅動和液壓驅動等。在設計過程中需要考慮到傳動效率、動力傳遞可靠性、傳動裝置的布局和維護等因素。此外，還需要選用合適的減速裝置和聯軸器，以確保傳動系統的工作可靠性和平穩性。

支撐和導向裝置的設計

為了保證帶式輸送機的穩定工作，需要設計合理的支撐和導向裝置。支撐裝置用于支撐輸送帶和骨架，可采用滾筒、滑塊或托輥等形式。導向裝置用于引導輸送帶的運行方向，防止偏移和側翻。設計支撐和導向裝置時需要考慮到物料的特性、輸送距離和輸送速度等因素。

總結

帶式輸送機是一種重要的機械傳輸設備，其結構設計直接影響到輸送機的工作效率和運輸能力。設計過程中需要綜合考慮輸送帶、輸送機骨架、傳動裝置、支撐和導向等方面的因素，并根據實際需求進行選擇和計算。只有合理設計和優化結構，才能確保帶式輸送機的高效、穩定運行。
